Kabelschutzrohrsystem
Allgemeine Beschreibung
Material aus Polyethylen hoher Dichte (HDPE), Telekommunikationsrohr mit gerillter Innenfläche für unterirdische Anwendungen.
DIN 16874-Rohre aus Polyethylen hoher Dichte (PE-HD) für die erdverlegte Telekommunikation - Maße und technische Lieferbedingungen
DIN 8074-Rohre aus Polyethylen (PE) - PE 80, PE 100 - Maße
DIN 16876 - Rohre und Formstücke aus Polyethylen hoher Dichte (PE-HD) für erdverlegte Kabelschutzrohrleitungen - Maße und technische Lieferbedingungen

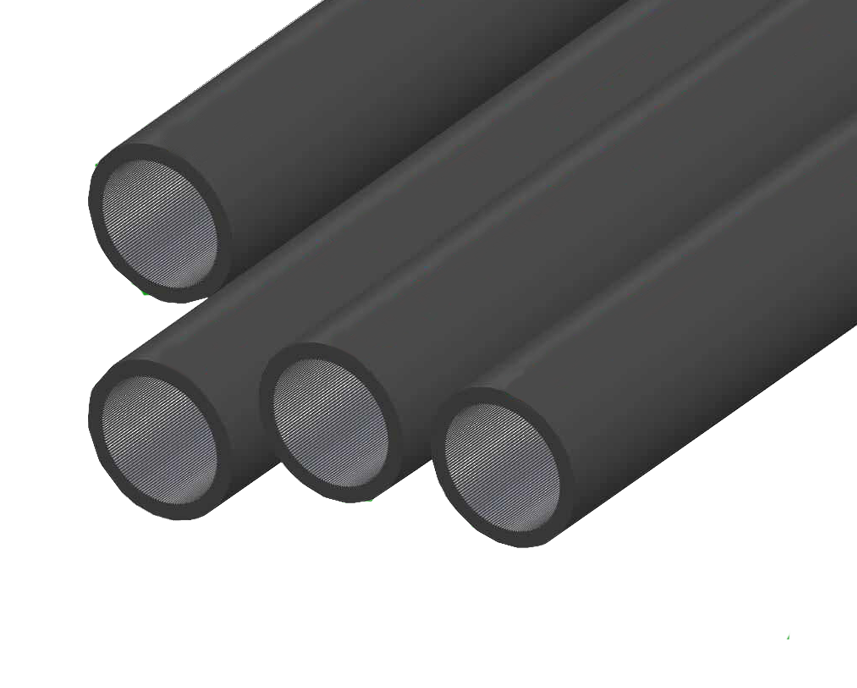

Die Außenfläche des Rohres ist glatt. Die Innenfläche des Rohrs hat Längsnuten zum einfachen Einblasen oder Drücken des Kabels.
Rohre werden in schwarzer Farbe hergestellt. Die Außenfläche der Rohre weist entlang der Rohrlänge farbige Linien auf. Linienfarben können grün oder rot sein.
Die Rohre können nach Kundenwunsch und technischen Anforderungen gewickelt oder auf eine Trommel gewickelt werden.
Die Rohre können einwegig oder mehrwegig sein. Die Mehrwegerohre können gebunden oder ungebunden sein.
Markierungsdetails auf dem Rohr sind unten angegeben. Die Sonderwünsche der Kunden werden berücksichtigt.
Kabelschutzrohrsystem
Einweg-Kabelkanalrohre
Rohstoffe
| Eigenschaft | |
| Dichte | > 0,935 g/m³ |
| Wärmeausdehnungskoeffizient | ≈2,0 10 4 K -¹ |
| Wärmeleitfähigkeit | ≈ 0,41 W. K-²¹ m²-¹ |
| Oberflächenwiderstand | > 1012 Ω |
Geometrische Abmessungen
| Nenn-Außendurchmesser | Außendurchmesser | Wanddicke | SDR | Gewicht kg / m | Maximale Ovalität | |||
| DN | d | e | ||||||
| min. | max. | min. | max. | |||||
| 32 | 32,0 | 32,3 | 1,8 | 2,2 | 17,6 | 0,180 | Straight | Coil |
| 3,0 | 3,5 | 11,0 | 0,280 | 1,3 | 2,0 | |||
| 40 | 40,0 | 40,4 | 2,3 | 2,8 | 17,6 | 0,290 | ||
| 3,7 | 4,3 | 11,0 | 0,434 | 1,4 | 2,4 | |||
| 50 | 50,0 | 50,5 | 2,9 | 3,4 | 17,6 | 0,450 | ||
| 4,6 | 5,3 | 11,0 | 0,673 | 1,4 | 3,0 | |||
| 63 | 63,0 | 63,6 | 3,6 | 4,2 | 17,6 | 0,700 | ||
| 5,8 | 6,6 | 11,0 | 1,060 | 1,6 | 3,8 | |||
| 75 | 75,0 | 75,7 | 4,3 | 5 | 17,6 | 0,990 | ||
| 6,8 | 7,7 | 11,0 | 1,480 | 1,6 | Die maximale Unrundheit ist zwischen Hersteller und Käufer zu vereinbaren. | |||
| 90 | 90,0 | 90,9 | 5,1 | 5,9 | 17,6 | 1,400 | ||
| 8,2 | 9,3 | 11,0 | 2,140 | 1,8 | ||||
| 110 | 110,0 | 111,0 | 6,3 | 7,2 | 17,6 | 2,100 | ||
| 10 | 11,2 | 11,0 | 3,180 | 2,2 | ||||
| 125 | 125,0 | 126,2 | 7,1 | 8,1 | 17,6 | 2,690 | ||
| 11,4 | 12,7 | 11,0 | 4,120 | 2,5 | ||||
| 140 | 140,0 | 141,3 | 8 | 9,1 | 17,6 | 3,370 | ||
| 12,7 | 14,2 | 11,0 | 5,130 | 2,8 | ||||
| 160 | 160,0 | 161,5 | 9,1 | 10,3 | 17,6 | 4,400 | ||
| 14,6 | 16,3 | 11,0 | 6,740 | 3,2 | ||||
Kennzeichnung
| Angabe | Kennzeichnung |
| Produktionsnorm | DIN 16874 |
| Herstellerkennzeichen | - |
| Rohrtyp | TKR |
| Werkstoff | PE - HD |
| Außendurchmesser x Wandstärke | 50 x 4,6 mm |
| Produktionsdatum und Schicht | 20.04.2019 14:33 |
| Line Number | Al |
| Rohstoff-Lotnummer | LOT-232 |
| Länge | 136 m |
| Andere | Made in Germany |
Handhabung
| Gerade Längen | All Diameters 6 - 10 - 12 - 13m |
| Roll | 100 m and 200 m |
| Trommel | Trommelabmessungen (Ø 2.8 m x 1.6 m) Bis zu 2500 m (je nach Rohrdurchmesser unterschiedlich) |
Prüfung
| Testmethode | Temperatur | Testzeitraum | Umfangsspannung | Testtyp |
| EN1167 | ℃ | h | N/mm | Wasser in Wasser |
| 80 ± 1 | 170 | 4,0 |
Kabelschutzrohrsystem
Mehrweg -Kabelkanalrohre (ungebunden)
Rohstoffe
| Eigenschaft | Anforderung |
| Dichte | > 0,935 g/m³ |
| Wärmeausdehnungskoeffizient | ≈2,0 10 4 K -¹ |
| Wärmeleitfähigkeit | ≈ 0,41 W. K-²¹ m²¹ |
| Oberflächenwiderstand | > 1012 Q |
Geometrische Abmessungen
| Mehrweg | Nenn-Außendurchmesser | Außendurchmesser | Wanddicke | SDR | Gewicht kg / m | ||
| DN | d | e | |||||
| min. | max. | min. | max. | ||||
| 2-Way / OO | 32 - 32 | 32,0 | 32,3 | 1,8 | 2,2 | 17,6 | 0,180 |
| 3,0 | 3,5 | 11,0 | 0,280 | ||||
| 3-Way / OO | 32 - 32 - 32 | 32,0 | 32,3 | 2,3 | 2,8 | 17,6 | 0,290 |
| 3,7 | 4,3 | 11,0 | 0,434 | ||||
| 2-Way / OO | 40 - 40 | 40,0 | 40,4 | 2,9 | 3,4 | 17,6 | 0,450 |
| 4,6 | 5,3 | 11,0 | 0,673 | ||||
| 3-Way / OO | 40 - 40 - 40 | 40,0 | 40,4 | 3,6 | 4,2 | 17,6 | 0,700 |
| 5,8 | 6,6 | 11,0 | 1,060 | ||||
| 2-Way / OO | 50 - 50 | 50,0 | 50,5 | 4,3 | 5 | 17,6 | 0,990 |
| 6,8 | 7,7 | 11,0 | 1,480 | ||||
| 3-Way / OO | 50 - 50 - 50 | 50,0 | 50,5 | 5,1 | 5,9 | 17,6 | 1,400 |
| 8,2 | 9,3 | 11,0 | 2,140 | ||||
Handhabung
| Spule | 100 m and 200 m |
| Trommel | Trommelabmessungen (Ø 2.8 m x 1.6 m) Bis zu 2500 m (je nach Rohrdurchmesser unterschiedlich) |
Prüfung
| Testmethode | Temperatur | Testzeitraum | Umfangsspannung | Testtyp |
| EN 1167 | ℃ | h | N/mm | Wasser in Wasser |
| 80 ± 1 | 170 | 4,0 |
Kabelschutzrohrsystem
Mehrweg -Kabelkanalrohre (gebunden)
Rohstoffe
| Eigenschaft | Anforderung |
| Dichte | > 0,935 g/m³ |
| Wärmeausdehnungskoeffizient | ≈2,0 10 4 K -¹ |
| Wärmeleitfähigkeit | ≈ 0,41 W. K-²¹ m²¹ |
| Oberflächenwiderstand | > 1012 Q |
Geometrische Abmessungen
| Mehrweg | Nenn-Außendurchmesser | Außendurchmesser | Wanddicke | SDR | Gewicht kg / m | ||
| DN | d | e | |||||
| min. | max. | min. | max. | ||||
3-Weg / OO | 32 - 32 - 40 | ||||||
| 3-Weg / OO | 32 - 32 - 40 | ||||||
Kennzeichnung
| Angabe | Kennzeichnung |
| Produktionsnorm | DIN 16874 |
| Rohrtyp | TKR |
| Werkstoff | |
| Außendurchmesser x Wandstärke | |
| Produktionsdatum und Schicht | |
| Masshinen Nr | |
| Rohstoff-Lotnummer | |
| Länge | |
| Andere | Made in Germany |
Handhabung
| Spule | 100 m and 200 m |
Prüfung
| Testmethode | Temperatur | Testzeitraum | Umfangsspannung | Testtyp |
| EN 1167 | ℃ | h | N/mm | Wasser in Wasser |
| 80 ± 1 | 170 | 4,0 |
