Mikrokabelrohrsystem
Allgemeine Beschreibung
HDPE-Material (High Density Polyethylen), Telekommunikationsrohr mit gerillter Innenfläche für direkte unterirdische Anwendungen oder Anwendungen im Kanal.
DIN 16874 - Rohre aus Polyethylen hoher Dichte (PE-HD) für die erdverlegte Telekommunikation - Maße und technische Lieferbedingungen
DIN 8074-Rohre aus Polyethylen (PE) - PE 80, PE 100 - Maße
DIN 16876 - Rohre und Formstücke aus Polyethylen hoher Dichte (PE-HD) für erdverlegte Kabelschutzrohrleitungen - Maße und technische Lieferbedingungen
DIN EN 60794-1- Lichtwellenleiterkabel - Teil 1: Fachgrundspezifikation - (für Farben)
Die Außenfläche des Rohres ist glatt. Die Innenfläche des Rohrs hat Längsnuten zum einfachen Einblasen oder Drücken des Kabels.
Rohre werden in transparenter Farbe hergestellt. Die Außenfläche der Rohre weist entlang der Rohrlänge farbige Linien (nach DIN EN 60794-1-1) auf. Die Farbe des Außenmantelrohrs kann orange oder transparent sein.
Die Rohre können nach Kundenwunsch und technischen Anforderungen gewickelt oder auf eine Trommel gewickelt werden.

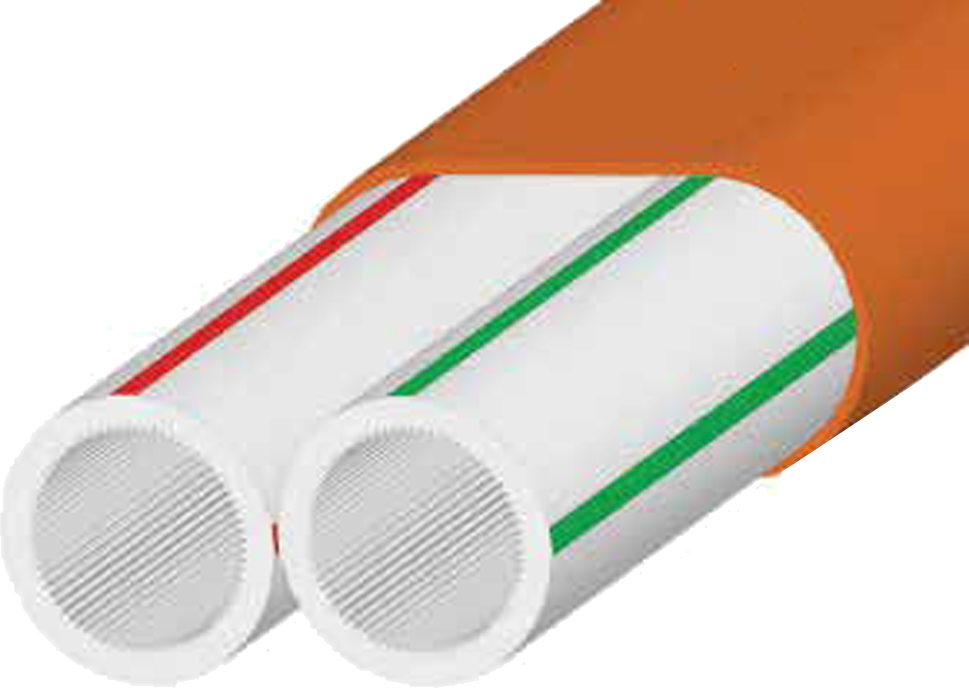

Die Rohre können einwegig oder mehrwegig sein. Die Mehrwegrohre haben Außenmäntel und die Strukturen sind ungebunden
Markierungsdetails auf dem Rohr sind unten angegeben. Die Sonderwünsche der Kunden werden berücksichtigt.
Mikrokabelrohrsystem
Einzel Mikrokabelrohre
Rohstoffe
| Eigenschaft | |
| Dichte | > 0,940 g/m³ |
| Wärmeausdehnungskoeffizient | ≈ 2,0 10 4 K -¹ |
| Wärmeleitfähigkeit | ≈ 0,41 W. K-¹ m²¹ |
| Oberflächenwiderstand | > 1012 Ω |
| Brandverhalten | DIN 4102-B2 |
| Elastizitätsmodul | Kurzzeit - 160 N/mm² Langzeit - 800 N/mm² |
Geometrische Abmessungen
| Microducts | Nenn-Außendurchmesser DN | Außendurchmesser | Wanddicke | Maximale Ovalität | ||
| d | e | |||||
| min. | max. | min. | max. | |||
| Ø7 / 5 (7 x 1) | 7 | 7 | 7.1 | 0,9 | 1,1 | 1,0 |
| Ø7 / 4 (7 x 1,5) | 7 | 7 | 7.1 | 1,4 | 1,6 | 1,0 |
| 07/3,5 (7 x 1, 75) | 7 | 7 | 7.1 | 1,7 | 1,85 | 1,0 |
| Ø 10 / 8 (10 x 1) | 10 | 10,0 | 10,1 | 0,9 | 1,1 | 1,2 |
| Ø10/6 (10 x 2) | 10 | 10,0 | 10,1 | 1,8 | 2,0 | 1,2 |
| Ø 14 /8 (14 x 2) | 14 | 14,0 | 14,2 | 1,9 | 2,1 | 1,2 |
| Ø20/16 (20 x 2) | 20 | 20,0 | 20,3 | 1,9 | 2,1 | 1,2 |
| Ø20 / 15 (20 x 2.5) | 20 | 20,0 | 20,3 | 2,4 | 2,6 | 1,2 |

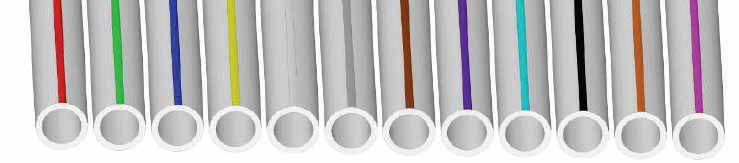

Farben
| DUCT NO | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Farben | ROT | GRÜN | BLAU | GELB | WEISS | GRAU | BRAUN | VİOLETT | TÜRKİS | SCHWARZ | ORANGE | PİNK |
 | ||||||||||||
Kennzeichnung
| Angabe | Kennzeichnung |
| Herstellerkennzeichen | - |
| Rohrtyp | OSB Fiber |
| Werkstoff | PE - HD |
| Außendurchmesser x Wandstärke | 20 x 2 mm |
| Außendurchmesser x Wandstärke | 20.04.2019 Shift-2 |
| Maschinen Nr | A2 |
| Rohstoff-Lotnummer | LOT-222 |
| Länge | 166 m |
| Andere | Made in Germany |
| Andere | Warning Fiber Optics - Achtung LKL Kabel |
Handhabung
| Spule | Die besonderen Anforderungen der Kunden werden berücksichtigt. |
| Dimensions / Maße (Ø 0.8 m x 0.8 m) | Ø7 mm - 5000 m Ø10 mm - 2500 m Ø 14 mm - 1400 m Ø 20 mm - 700 m |
Qualitätskontrolle und Prüfung
- Aussehen von Oberflächen-, Farb- und Markierungsteuerelementen
- Maßkontrolle
- Schmelzmasse-Massefließrate (MFR) / DIN EN ISO 1133-1
- Wärmebehandlung / DIN EN ISO 2505
- Fold Test / DIN16876
- Fallpüfung / DIN 16876
- Hydrostatischer Drucktest (170 h/80° C) / DIN 16874
- Hydrostatischer Drucktest (2 h/35° C) / DIN 16876
Mikrokabelrohrsystem
Multi Mikrokabelrohre
Rohstoffe für Kanäle/ Leitungen
| Eigenschaft | Anforderung |
| Dichte | > 0,940 g/m³ |
| Wärmeausdehnungskoeffizient | ≈ 2,0 10-4 K -1 |
| Wärmeleitfähigkeit | ≈ 0,41 W. K-1 m²¹ |
| Oberflächenwiderstand | > 1012 Ω |
| Brandverhalten | DIN 4102-B2 |
| Elastizitätsmodul | Kurzzeit - 160 N/mm² Langzeit - 800 N/mm² |
Rohstoffe für Ummantelung
| Eigenschaft | Anforderung |
| Dichte | > 0,935 g/m³ |
| Wärmeausdehnungskoeffizient | ≈ 2,0 10 -4 K-1 |
| Wärmeleitfähigkeit | ≈ 0,41 W. K-1 m-1 |
| Oberflächenwiderstand | > 1012 Ω |
Farben
| DUCT NO | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Farben | ROT | GRÜN | BLAU | GELB | WEISS | GRAU | BRAUN | VİOLETT | TÜRKİS | SCHWARZ | ORANGE | PİNK |
| ||||||||||||

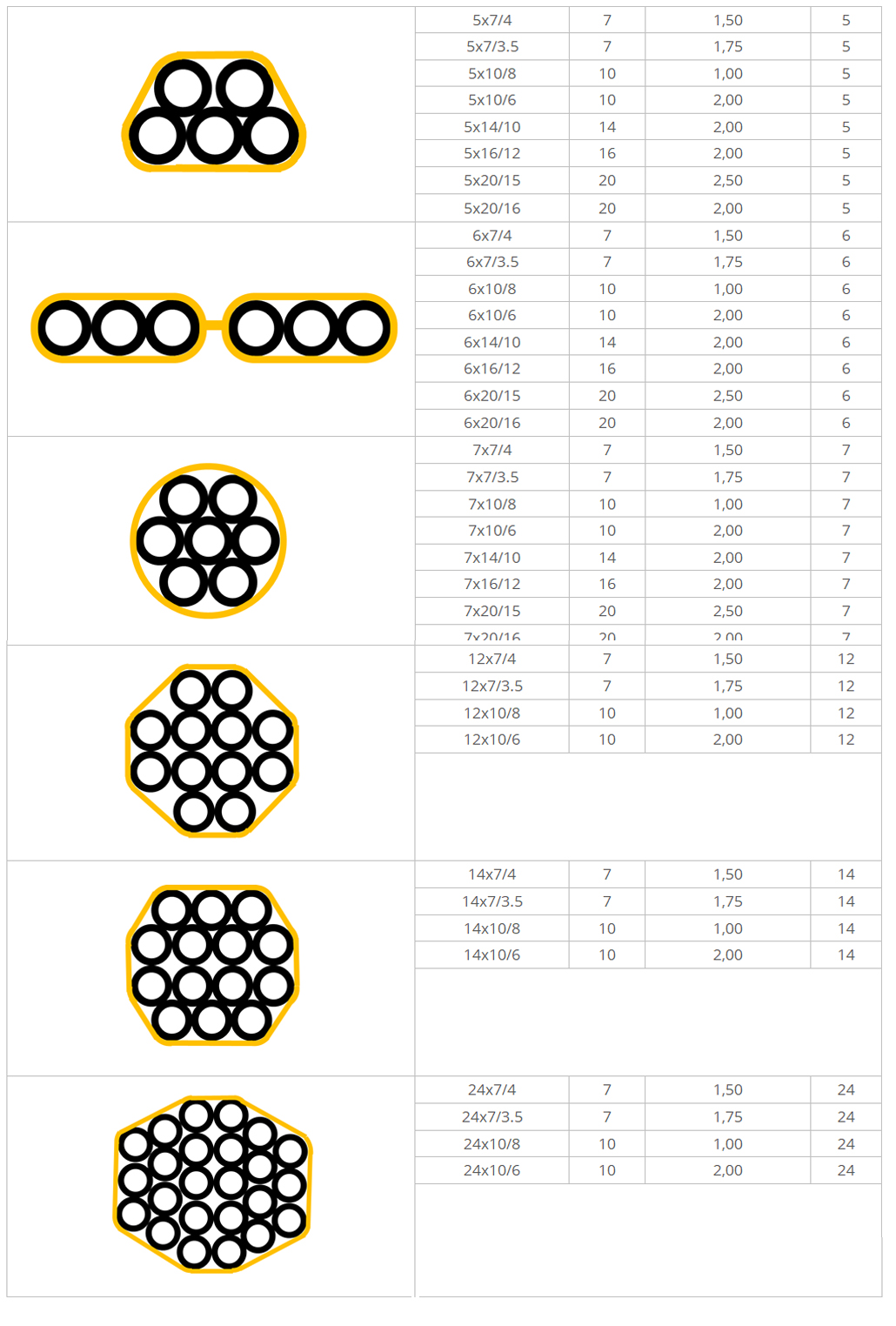

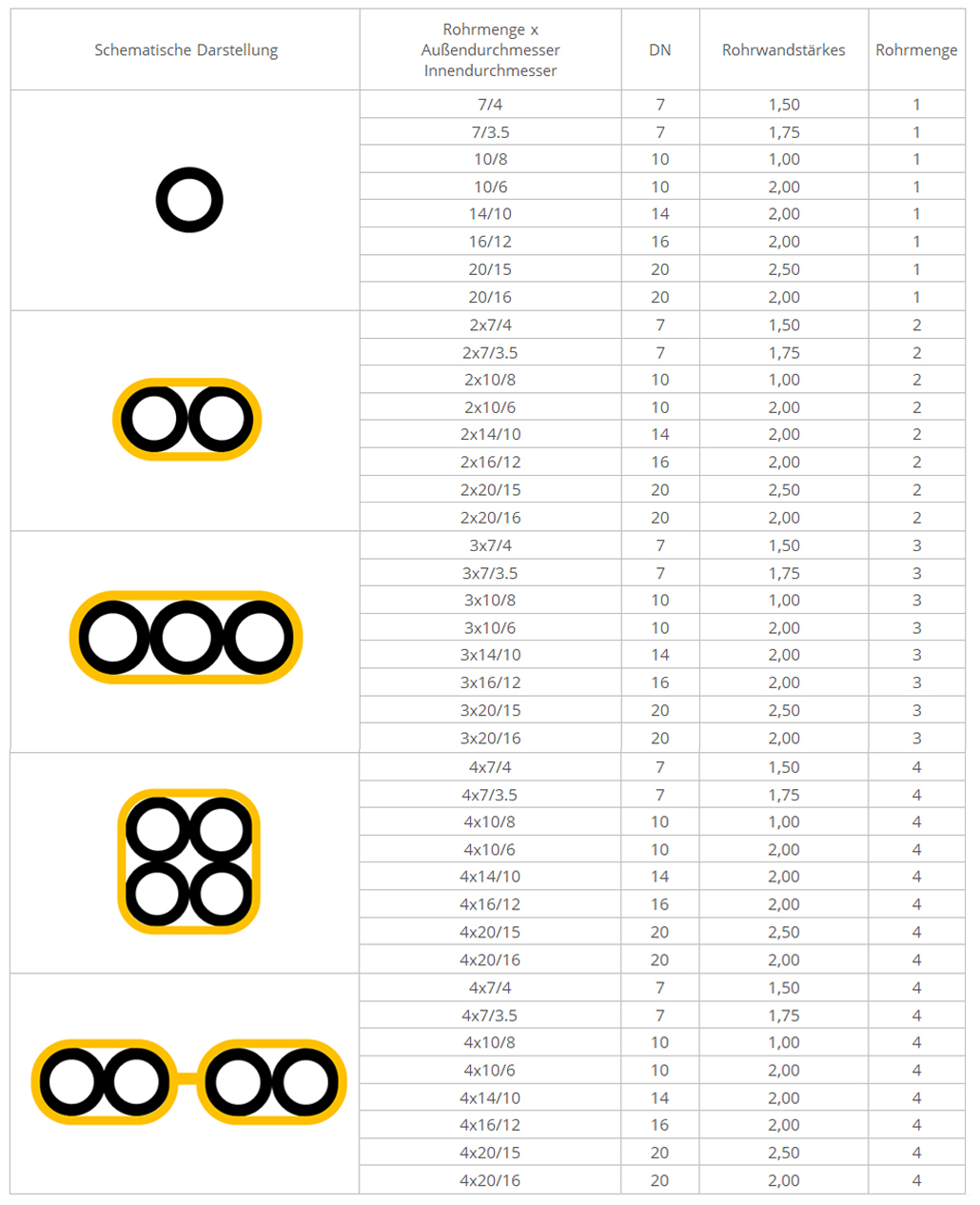

Geometrische Abmessungen

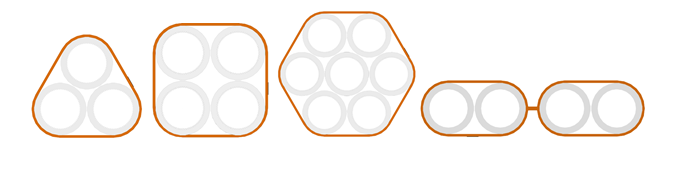

| Rohrabschnitte nach Rohrdurchmessern und - nummern | ||||||||
| Rohrabschnittsarten | Form | Anzahl der Rohre | ||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 14 | ||
| Dreieck |  | - | 07 Ø10 Ø14 Ø20 | - | - | - | 07 Ø10 Ø14 Ø20 | - |
| Rechteck |  | - | - | 07 Ø10 Ø14 Ø20 | - | - | - | - |
| Kreisförmig |  | - | - | - | - | - | 07 Ø10 Ø14 | - |
| Eben |  | 07 Ø10 Ø14 Ø20 | 07 Ø10 Ø14 Ø20 | 07 Ø10 Ø14 Ø20 | 07 Ø10 Ø14 Ø20 | 07 Ø10 Ø14 Ø20 | 07 Ø10 Ø14 Ø20 | 07 Ø10 Ø14 Ø20 |
| Vieleck |  | - | - | - | - | - | - | 07 Ø10 |
| Microducts | Nenn-Außendurchmesser DN | Außendurchmesser | Wanddicke | Maximale Ovalität | ||
| d | e | |||||
| min. | max. | min. | max. | |||
| Ø7 / 4 (7 x 1,5) | 7 | 7 | 7.1 | 1,4 | 1,6 | 1,0 |
| 07/3,5 (7 x 1, 75) | 7 | 7 | 7.1 | 1,7 | 1,85 | 1,0 |
| Ø10/6 (10 x 2) | 10 | 10,0 | 10,1 | 1,8 | 2,0 | 1,2 |
| Ø 14 /8 (14 x 2) | 14 | 14,0 | 14,2 | 1,9 | 2,1 | 1,2 |
| Ø20/16 (20 x 2) | 20 | 20,0 | 20,3 | 1,9 | 2,1 | 1,2 |
Kennzeichnung für Ummantelung
| Angabe | Kennzeichnung |
| Rohrtyp | 6 x 10 / 6 |
| Werkstoff | PE - HD |
| Produktionsdatum und Schicht | 20.04.2019 Shift - 2 |
| Maschinen Nr | A2 |
| Rohstoff-Lotnummer | LOT-222 |
| Länge | 166 m |
| Andere | Made in Germany |
| Andere | Warning Fiber Optics - Achtung LKL Kabel |
Handhabung
| Spule | Die besonderen Anforderungen der Kunden werden berücksichtigt. | |||
| Dimensions / Maße (Ø 1.2 m x 1.2 m) | 2 x 7 mm - 6000 m 4 x 7 mm - 3000 m 6 x 7 mm -2000 m 7 x 7 mm - 1500 m | 2 x 10 mm - 3000 m 3 x 10 mm - 3000 m 4 x 10 mm - 3000 m 6 x 10 mm - 3000 m | 2 x 14 mm - 1500 m 3 x 14 mm - 1500 m 4 x 14 mm - 1000 m | 2 x 20 mm -750 m 3 x 20 mm -750 m 4 x 20 mm - 500 m |
Qualitätskontrolle und Prüfung
- Aussehen von Oberflächen-, Farb- und Markierungssteuerelementen
- Maßkontrolle
- Schmelzmasse -Massefließrate (MFR) / DIN EN ISO 1133-1
- Wärmebehandlung / DIN EN ISO 2505
- Widerstand gegen äußere Schläge / DIN 16876
- Fallprüfung / DIN 16876
- Hydrostatischer Drucktest (170 h/80° C) / DIN 16874
- Hydrostatischer Drucktest (2 h/35° C) / DIN 16876
